Как установить сигнализацию Pandora LX 3030 на дизельный УАЗ Патриот

Представляем вашему вниманию статью сайта Автодела, посвящённую установке сигнализации Pandora LX 3030 на дизельный УАЗ Патриот.

Автомобильная сигнализация Pandora LX 3030 - младшая модель в линейке сигнализаций Pandora LX. Ее отличает отсутствие автозапуска двигателя - не секрет, что многие владельцы бюджетных автомобилей не считают эту функцию необходимой, а страховые компании в некоторых случаях увеличивают стоимость добровольной страховки КАСКО для автомобилей с реализованным автозапуском. Идя навстречу пожеланиям потребителя, производитель и выпустил новинку - охранный комплекс Pandora LX 3030, который при более низкой цене и упрощенной установке обладает основным функционалом старших моделей, обеспечивая при этом должный уровень безопасности.

Как и все продукты линейки, сигнализация Pandora LX 3030 оснащена интегрированным универсальным LIN/K-Line/K-Bus-портом с полной поддержкой автомобилей Lada Granta/Kalina2/PrioraNew, автомобилей BMW (серии E38/E39/E46/E53/E83). В ней также реализована возможность управления турботаймером и предпусковыми подогревателями Webasto и Eberspacher по цифровым шинам, что делает Pandora LX 3030 интересным вариантом для автомобилей с дизельными двигателями, в частности, это УАЗ Патриот с турбированным дизелем.

Сигнализация Pandora LX 3030 обеспечивает все функции типа «Комфорт»: отпирание и запирание дверей и багажника, оповещение на основной брелок. Помимо этого в охранном комплексе Pandora LX 3030 возможна реализация режима SLAVE, когда управление постановкой и снятием с охраны осуществляется с помощью штатных кнопок ключа автомобиля. Также автосигнализация позволяет реализовать постановку автомобиля на охрану с работающим двигателем без ключа в замке зажигания, что дает возможность прогревать машину зимой в более комфортных условиях.

Современный и богатый функционал охранного комплекса Pandora LX 3030 дополняется легкой и простой процедурой настройки и программирования (в том числе и по miniUSB-USB с помощью программы Pandora Alarm Studio).

Как и старшие модели, Pandora LX 3030 (например, сигнализация Pandora 3050) использует высокозащищенный от взлома алгоритм шифрования AES128, который неуязвим для «вскрытия» кодграбберами.

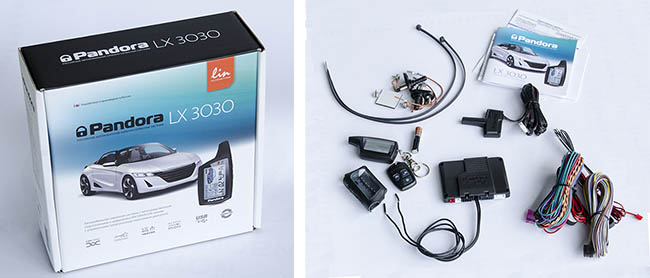

Комплект поставки автомобильного охранного комплекса Pandora LX 3030


Привлекательной особенностью комплекса Pandora LX 3030 является малогабаритный корпус главного блока сигнализации со встроенным датчиком наклона и акселерометром. Благодаря этому нет необходимости использовать дополнительные датчики, в том числе датчик удара. Этот датчик пришел в бюджетный вариант сигнализации из дорогих охранных систем - раньше это был отдельный модуль, который надо было устанавливать и настраивать отдельно. Теперь он интегрирован в общую систему и доступен для владельцев бюджетных вариантов сигнализаций. Трехкоординатный датчик запоминает положение автомобиля при постановке на охрану и реагирует на попытки посягательства - удары, наклоны, перемещения. Не секрет, что при снятии колес воры нередко обходят дешевые охранные системы с помощью медленного поднятия автомобиля на одном домкрате или сразу на четырех домкратах. Многофункциональная микросхема центрального блока сигнализации Pandora LX 3030 позволяет засечь подобные попытки злоумышленников и поднять тревогу - если домкрат один, сработает датчик наклона, а если четыре - то датчик перемещения. При этом угол, на который реагирует система, минимален - порядка трех градусов. Этот параметр можно отрегулировать для каждого конкретного автомобиля, чтобы избежать ложных срабатываний от проходящего мимо транспорта или порывов ветра.

Помимо этого блок сигнализации Pandora LX 3030 имеет встроенный датчик температуры, что позволяет контролировать температуру в автомобиле салона.

Размещение всех необходимых реле и блокировок в блоке сигнализации позволяет гибко подходить к вопросу установки и настройки охранной системы Pandora LX 3030. Так, при реализации подключения зажигания в разрыв возможна реализация функции поддержки зажигания и турботаймера без дополнительных реле. Однако система позволяет применять и другие варианты блокировок и реализации турботаймера с помощью дополнительных внешних реле. Дополнительно к этому, к сигнализации можно подключить опциональные датчики, например, объема, что обеспечивает широкие возможности для надежной защиты автомобиля от угона.

Программирование сигнализации Pandora LX 3030 производится как с помощью кнопки Valet, так и с помощью компьютерного ПО через USB-шнур без всяких дополнительных программаторов. Программное обеспечение для программирования охранной системы предоставляется компанией-разработчиком бесплатно, скачать его можно с сайта производителя. При этом возможность настройки 19-ти пунктов работы системы Pandora LX 3030 с помощью кнопки Valet позволяет полностью запрограммировать систему без использования компьютера.

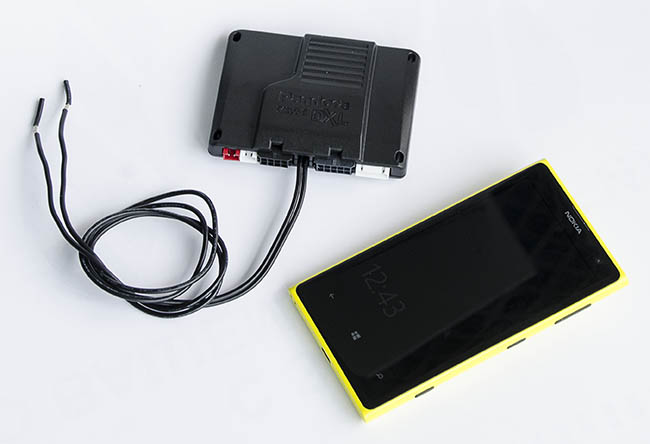

Миниатюрные размеры центрального блока сигнализации Pandora LX 3030

Миниатюрные размеры центрального блока сигнализации Pandora LX 3030 позволяют скрытно его установить в автомобиле, а подключение к компьютеру через USB- порт облегчает настройку и программирование сигнализации. Если вывести USB-выход в более доступное место в салон автомобиля, возможно дальнейшее обновление прошивки и перенастройка сигнализации с помощью компьютера. Через специальное ПО можно гибко запрограммировать все настройки сигнализации, включая подогрев сидений, таймерные каналы и прочее, в том числе отпирание и запирание багажника без снятия автомобиля с охраны.

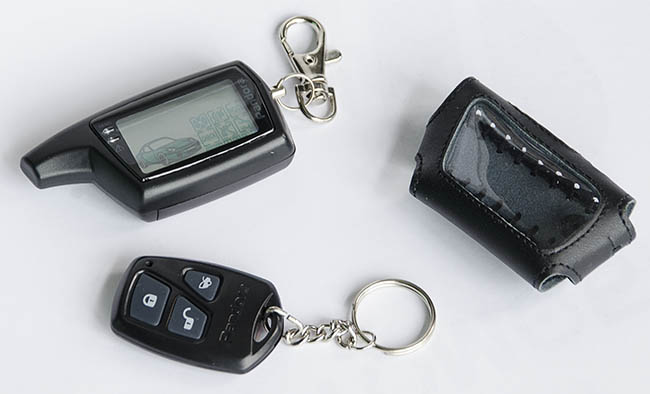

Брелоки сигнализации Pandora LX3030

Сигнализация Pandora LX 3030 имеет два брелока - один двусторонний с обратной связью, другой - обычный, без ЖК-дисплея. Кнопки брелока имеют силиконовый подвес с отдельным механизмом толкателей, а для защиты от пыли и влаги имеются дополнительные уплотнители. В комплекте поставки идет защитный кожаный чехол для основного брелока.



Установка сигнализации Pandora LX3030 на УАЗ Патриот



УСТАНОВКА СИГНАЛИЗАЦИИ PANDORA LX 3030 НА UAZ PATRIOT

Для установки сигнализации Pandora LX 3030 на новый UAZ Patriot с турбированным дизельным двигателем нужно снять всего четыре элемента салона:

- приборную панель, где будет производиться весь монтаж системы;
- подрулевую накладку торпеды, где будет установлена кнопка сервисного режима сигнализации Valet;
- левую щечку приборной панели для протяжки проводов RF-модуля;
- правую кик-панель для подключения к концевику багажника.

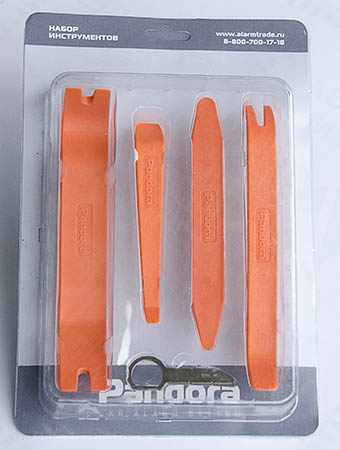

Чтобы было удобнее снимать пластиковые детали, крепящиеся на клипсах, надо заранее запастись специальным инструментом - набором пластиковых фомок. Такие фомки также удобны при работе с проводкой.

Набор пластиковых фомок

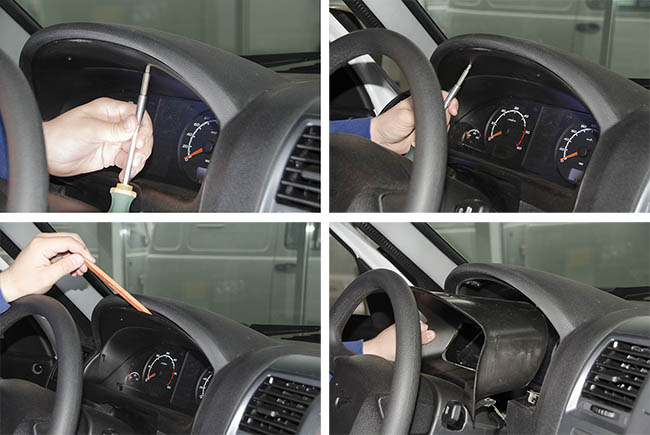

Разборка приборной панели UAZ Patriot


Лицевая часть приборной панели UAZ Patriot

Лицевая часть приборной панели UAZ Patriot крепится на двух винтах. Их надо открутить и вынуть пластиковую накладку на себя.

Демонтаж приборной панели UAZ Patriot

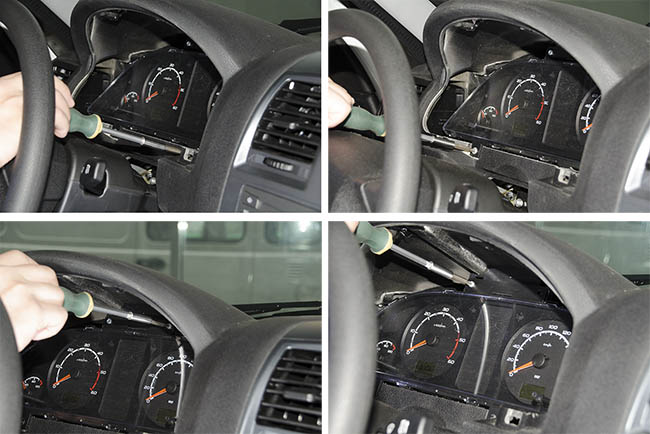

Внутренняя часть приборной панели UAZ Patriot крепится на четырех саморезах. Когда они откручены, приборный щиток легко вынимается на себя.

Демонтаж приборной панели UAZ Patriot

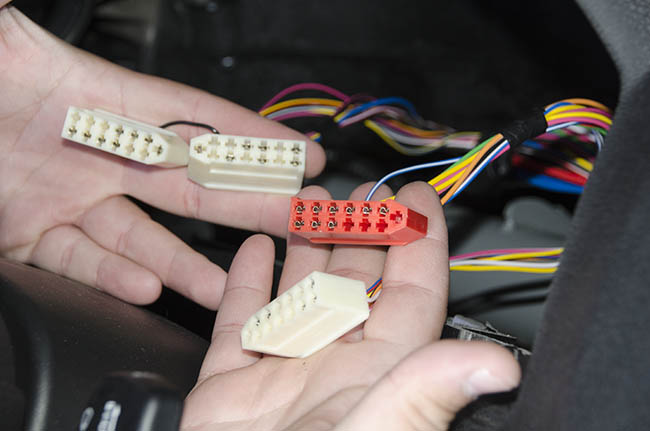

В приборную панель UAZ Patriot вставлены четыре разъема: слева одинаковые - белые, справа - красный и белый. При обратном монтаже их надо поставить каждый на свое место. Их можно пометить перед разъединением, однако если при обратном подключении разъемы перепутать, панель просто не заработает. Достаточно подключить разъемы по-другому, и приборы заработают.

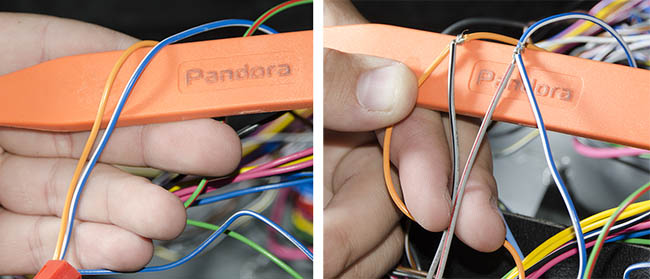

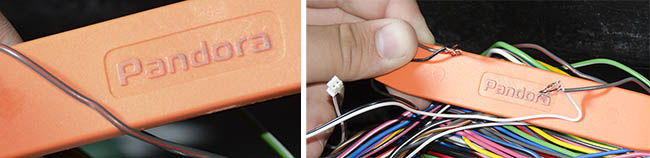

Для управления центральным замком и контроля за концевиками багажника, двери нужно подключиться к LIN-шине автомобиля. Это серо-красный провод. Сигнализация Pandora LX3030 подключается к LIN-шине в разрыв.

Подключение к LIN-шине UAZ Patriot



Подключение к постоянному плюсу в UAZ Patriot

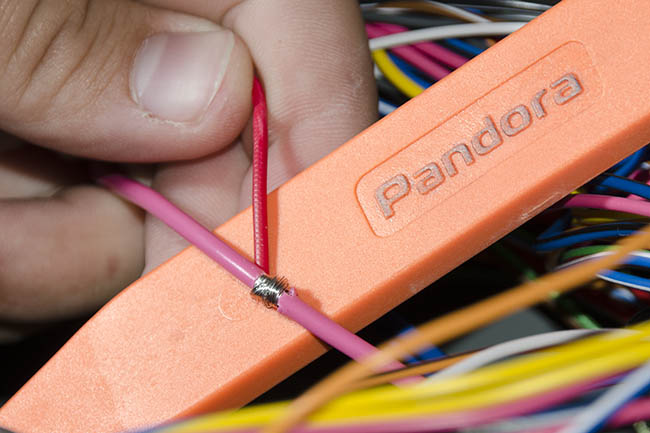

За постоянные +12В в бортовой сети UAZ Patriot отвечает толстый розовый провод. Подключаем к нему плюсовой провод сигнализации Pandora LX 3030 красного цвета.

Подключение к постоянному плюсу в UAZ Patriot

По CAN-шине сигнализация Pandora LX 3030 получает информацию о состоянии тахометра, чтобы система понимала, заведена или нет машина. Это нужно для реализации автозапуска в старших моделях линейки Pandora LX, в нашем случае информация о состоянии тахометра нужна для реализации турботаймера.

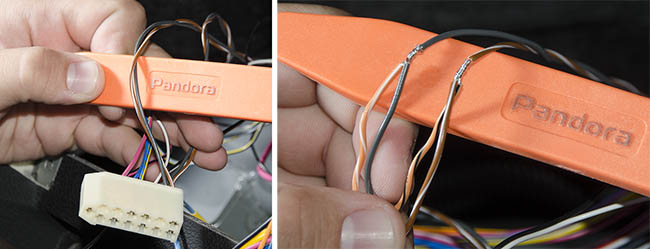

CAN-шина автомобиля - это витая пара, серый провод и коричневый с белой полосой. Провода сигнализации, отвечающие за CAN-шину, подключаются параллельно проводам CAN-шины-автомобиля: серый автомобиля к оранжево-белому сигнализации, коричнево-белый автомобиля к оранжево-черному, соответственно.

CAN-шина автомобиля UAZ Patriot

Для реализации работы турботаймера с сигнализацией Pandora LX 3030 нам также понадобится статус ручного тормоза. На старших моделях линейки сигнализаций Pandora LX статус ручника нужен также и для реализации автозапуска.

Статус ручного тормоза в UAZ Patriot

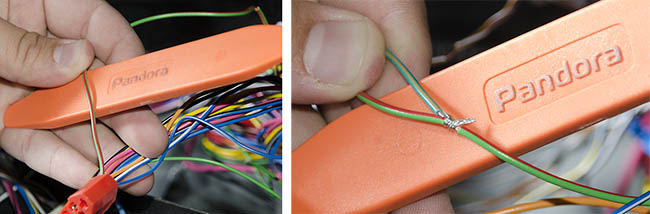

За статус ручного тормоза в UAZ Patriot отвечает зелено-красный провод из красного разъема приборной панели. К нему подключается зелено-оранжевый провод сигнализации Pandora LX 3030.

Чтобы сигнализация Pandora LX 3030 имела полную информацию о статусе работы двигателя, необходимо подключение к зажиганию аналоговым способом. В случае если включить зажигание в режиме охраны, сигнализация увидит это и поднимет тревогу.

Провод зажигания в UAZ Patriot

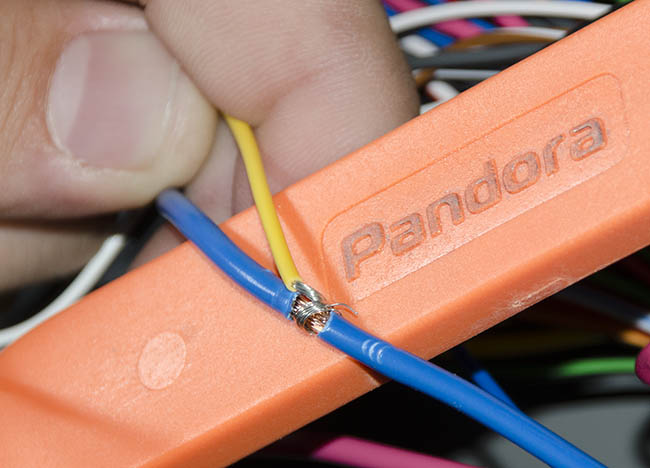

Толстый синий провод автомобиля отвечает за зажигание, к нему подключается желтый провод сигнализации.

За работу поворотников в UAZ Patriot отвечают два провода в красном разъеме приборной панели - бело-голубой и оранжевый. Для реализации управления световой аварийной сигнализацией к ним параллельно нужно подключить серо-черный и серо-красный провода сигнализации Pandora LX 3030. Третий провод сигнализации - серый - необходимо подключить на постоянные +12В (толстый розовый провод выше).

Управление аварийной сигнализацией UAZ Patriot

Подключение концевика капота UAZ Patriot

В данном случае автомобиль UAZ Patriot выполнен в максимальной комплектации, поэтому он имеет штатный концевик капота. Подключение к нему производится за приборной панелью к соответствующему проводу. В комплектациях, где он отсутствует, надо установить прилагающийся к сигнализации Pandora LX 3030 концевик капота и протянуть от него соответствующую проводку.

Подключение концевика капота UAZ Patriot

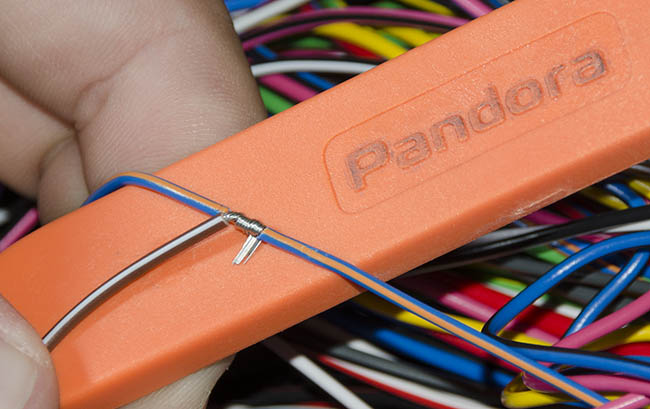

За контроль концевика капота в данном UAZ Patriot отвечает синий провод с оранжевой полосой. К нему параллельно подключается коричнево-белый провод сигнализации Pandora LX 3030.

Установка RF-модуля сигнализации Pandora LX 3030

В сигнализации Pandora LX 3030 RF-модуль имеет красный светодиод, дублирующий световую индикацию состояния системы. Благодаря этому необходимости ставить отдельный светодиод нет, что сохраняет в целости накладку стойки и упрощает установку и подключение RF-модуля. Работа световой индикации работы сигнализации при этом программируется - по умолчанию светодиод RF-модуля моргает первые три минуты, после чего отключается.

Установка RF-модуля сигнализации Pandora LX 3030

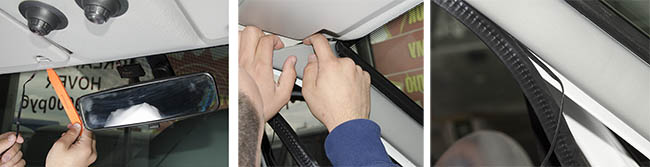

RF-модуль клеится на лобовое стекло, провода от него протягиваются под обшивкой крыши, затем выводятся под левую накладку передней стойки. Можно снять пластиковую накладку стойки, но можно и протянуть провода под нее, не демонтируя пластик. В данном случае провода RF-модуля прокладываются без демонтажа пластиковой накладки стойки. Чтобы протянуть провод вдоль стойки вниз, нужно снять уплотнитель двери и подсунуть провод под пластик, после чего установить уплотнитель на место.

Протяжка проводов RF-модуля сигнализации Pandora LX 3030

Протяжка проводов RF-модуля сигнализации Pandora LX 3030

Для протяжки проводов RF-модуля под приборную панель надо снять левую щечку торпеды, которая крепится на клипсах.

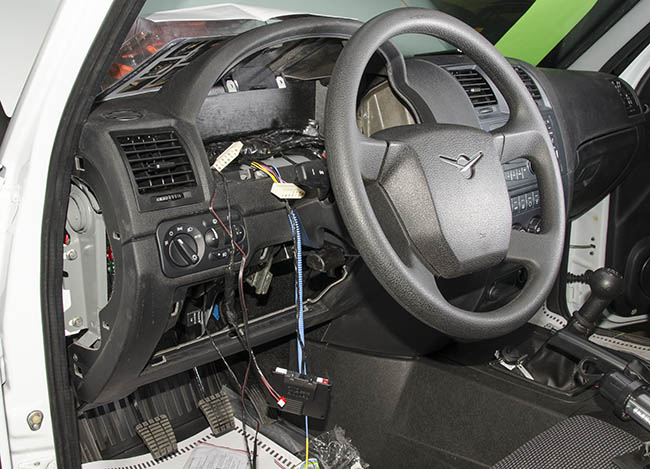

Установка базового блока сигнализации Pandora LX 3030

Установка базового блока сигнализации Pandora LX 3030

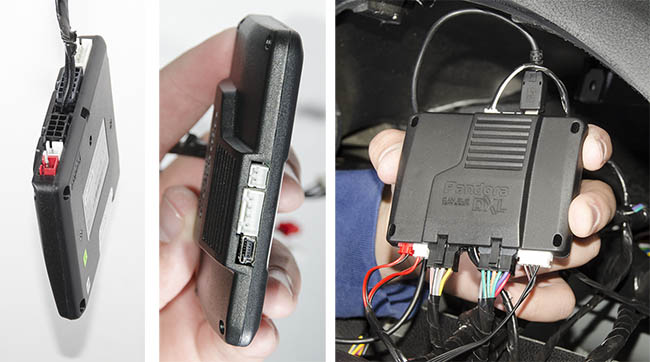

На фотографии видны все разъемы сигнализации Pandora LX 3030. Рядом с miniUSB-портом находится разъем для дополнительного датчика объема - он позволяет контролировать проникновение в салон посторонних. Например, если машина стоит в режиме охраны с открытыми окнами, датчик позволит сигнализации поднять тревогу, если кто-то влезет в салон. Далее идет разъем LIN-шины.

С помощью miniUSB-порта можно подключиться к компьютеру для настройки параметров работы сигнализации. Кабель USB в комплекте поставки Pandora LX 3030 не входит, поэтому, если есть необходимость вывести в доступное место USB-разъем для дальнейших манипуляций с сигнализацией, провод надо предварительно приобрести. Если такой необходимости нет, сигнализацию можно настроить, а потом отключить провод и окончательно установить блок сигнализации на выбранное место. Программа для настройки системы Pandora LX 3030 бесплатна и находится в свободном доступе на сайте производителя.

Установка базового блока сигнализации Pandora LX 3030

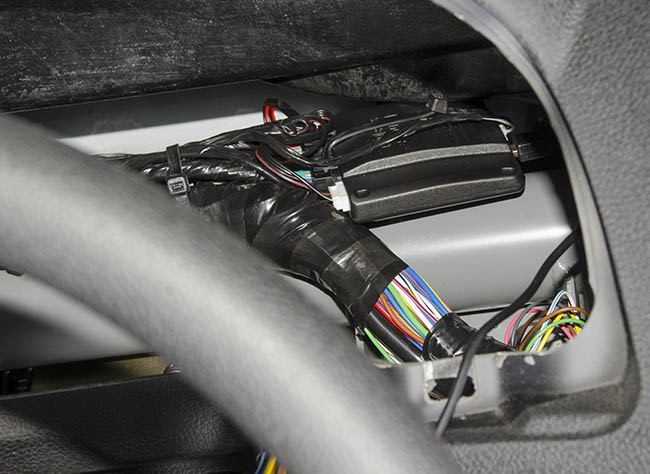

В данном случае базовый блок сигнализации Pandora LX 3030 расположен горизонтально на балке. Благодаря маленьким размерам тут его можно разместить незаметно, одновременно оставив его в достаточно легкой доступности для изменения настроек через компьютер.

Базовый блок сигнализации должен крепиться на металлических поверхностях кузова для того, чтобы избежать ложных срабатываний датчика удара. В данном случае будет достаточно только закрепить базовый блок хомутами, хотя для увеличения надежности крепления можно использовать и двусторонний скотч. Для крепления основного блока на вертикальных поверхностях двусторонний скотч обязателен.

Установка сирены сигнализации Pandora LX3030

Сирена в комплект поставки сигнализации Pandora LX3030 не входит, поэтому ее нужно приобретать отдельно.

Установка сирены сигнализации Pandora LX3030

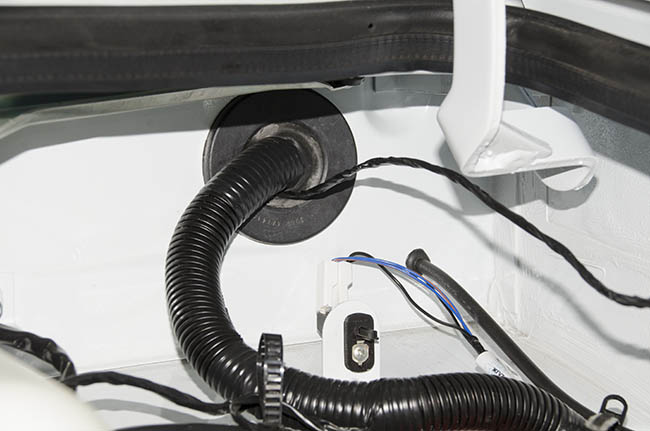

Для подключения проводки сирены к сигнализации нужно протянуть провода через штатный проход в подкапотное пространство автомобиля с помощью протяжки.

Установка сирены сигнализации Pandora LX3030

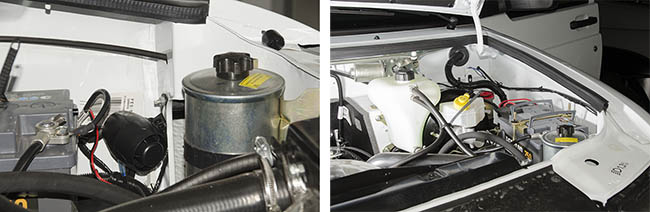

Сирену в УАЗ Патриот удобно расположить на штатном болте, который держит фару. В этом месте сирена не мешается, и для ее установки не требуется сверлить отверстия в кузове автомобиля. Проводку сирены нужно закрепить за штатный тросик открывания капота.

Установка кнопки Valet сигнализации Pandora LX303

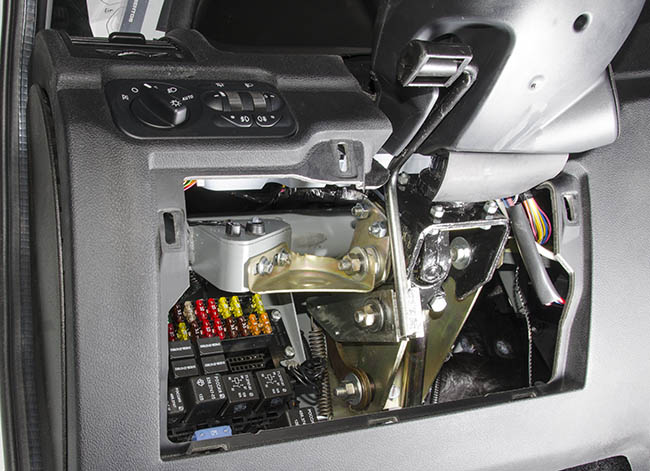

Одно из возможных мест расположения сервисной кнопки сигнализации Valet в UAZ Patriot находится под нижней накладкой рулевой панели.

Установка кнопки Valet сигнализации Pandora LX303

Здесь же можно расположить второй светодиод (идущий в комплекте) для облегчения программирования функций сигнализации с помощью кнопки Valet.

Подключение концевика багажника UAZ Patriot к сигнализации

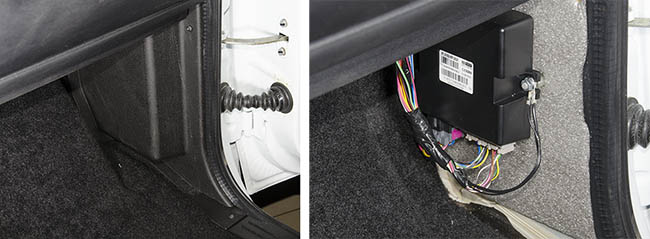

Последнее подключение - это концевик багажника. Он будет подключен к концевикам остальных дверей, чтобы система Pandora LX3030 распознавала его как пятую дверь через LIN-шину. Для этого нужно снять правую кик-панель: под ней находится распределительный блок LIN-шины автомобиля.

Подключение концевика багажника UAZ Patriot к сигнализации

Подключение концевика багажника UAZ Patriot к сигнализации

Правая кик-панель в UAZ Patriot крепится на двух саморезах. Концевик багажника проходит тут же.

Подключение концевика багажника UAZ Patriot к сигнализации

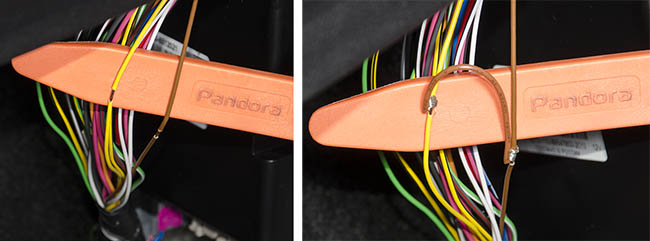

Поскольку считывание информации о состоянии концевиков дверей происходит через LIN-шину автомобиля, здесь достаточно будет соединить друг с другом два провода: коричневый - это концевик багажника, желтый - концевик всех дверей. В зависимости от того, как должна срабатывать подсветка салона при открытии двери багажника, соединение концевиков можно сделать через провод или диоды. В данном случае необходимо, чтобы лампа в салоне загоралась при открывании двери багажника, поэтому соединение концевиков сделано через обыкновенный провод.
